Datos técnicos de referencia

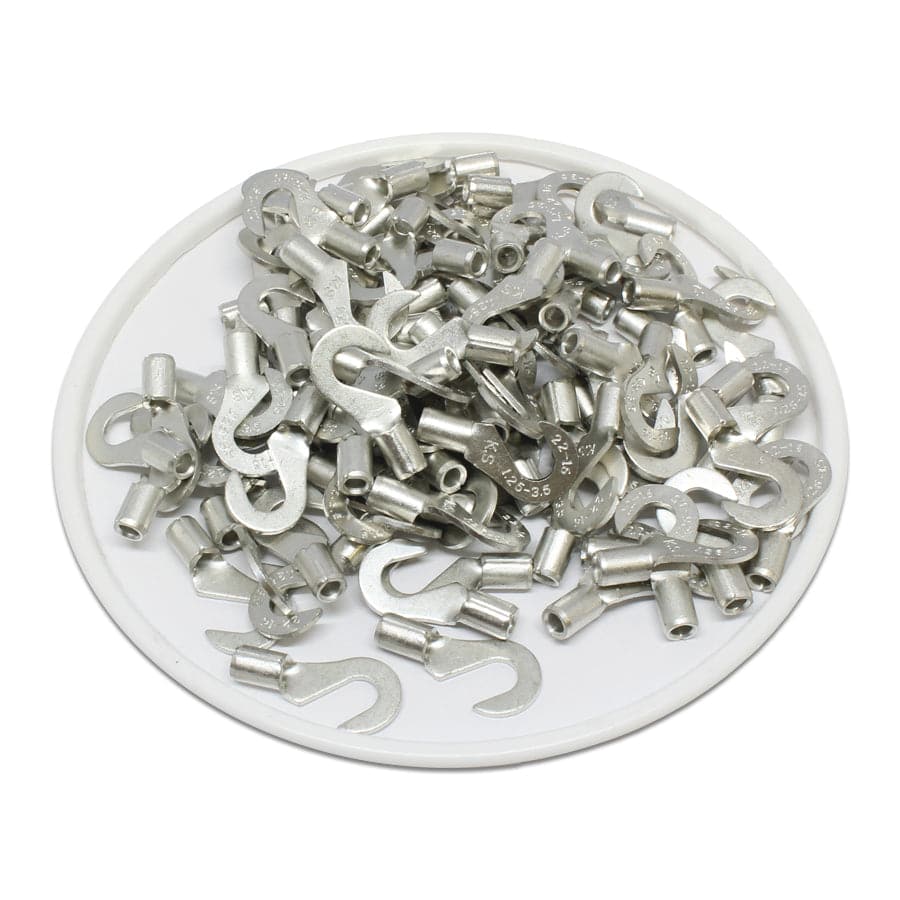

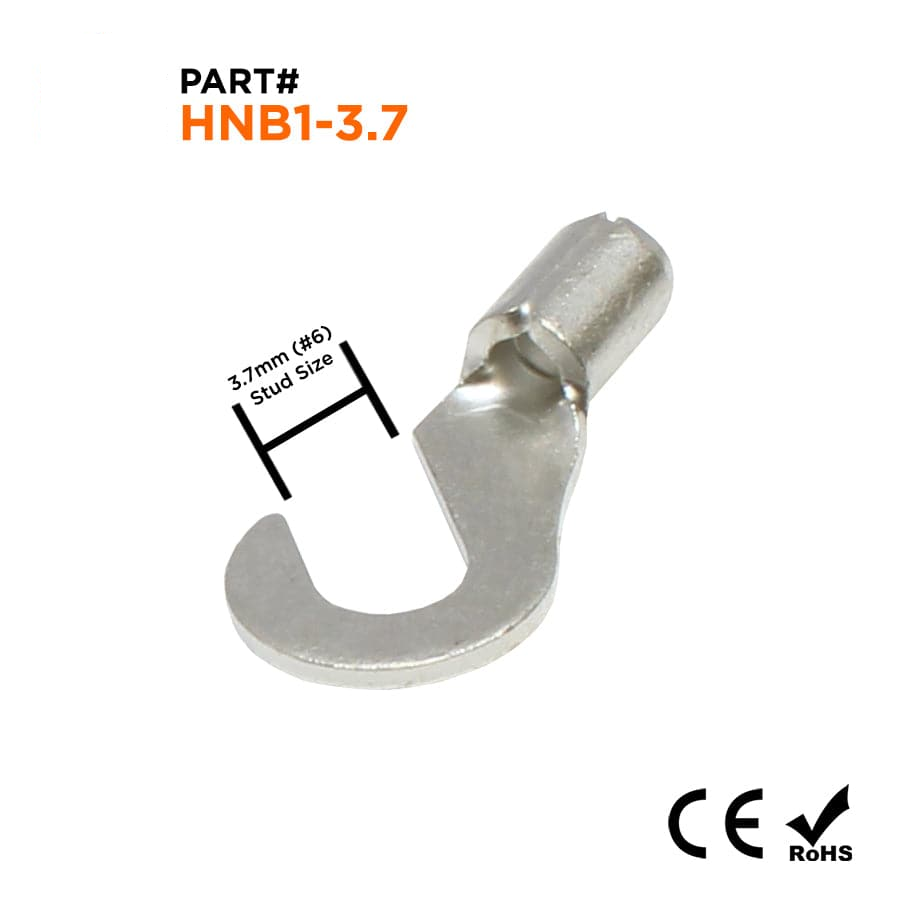

Modelo de referencia para la consulta: HNB1-37. Rango de conductores: 22-16 AWG; T: 0.03" (0.75mm); L: 0.622" (15.8mm). Confirme el producto equivalente y sus especificaciones antes de realizar el pedido.
| Unidad de venta | unidad |
|---|---|
| Cantidad del paquete de referencia | 1 · paquete de referencia |
| Rango de conductores | 22-16 AWG |
| T | 0.03" (0.75mm) |
| L | 0.622" (15.8mm) |
| F | 0.276" (7.0mm) |
| E | 0.189" (4.8mm) |
| W | 0.315" (8.0mm) |
| D | 0.134" (3.4mm) |
| D1 | 0.067" (1.7mm) |
| D2 | 0.146" (3.7mm) |
| Material del terminal | Tin-Plated Copper |
| Tamaño del orificio de fijación | #6 Stud |
| Costura | Brazed |
| Temperatura nominal | 105 o C - 600 Volts |
| Corriente nominal | 9-17AMP |
| CE Certified | Yes |
| RoHS Compliant | Yes |
Drawings and product details
