Технические данные для сверки

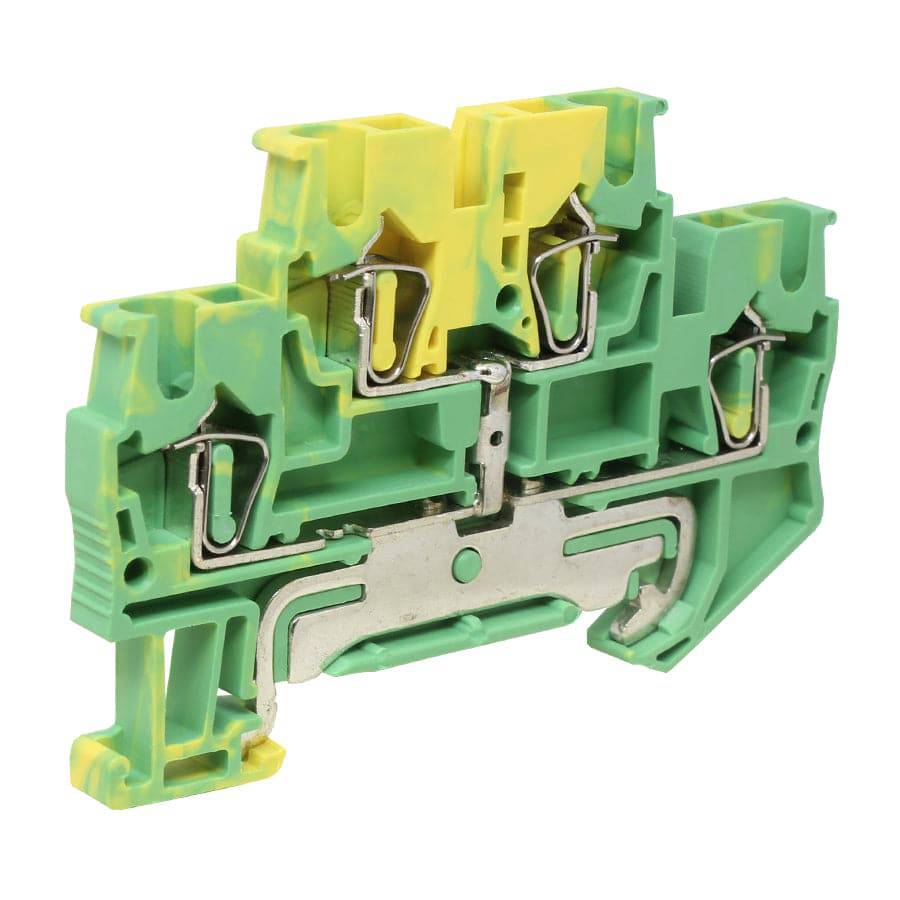

Модель для запроса: UJ5-2.5/2-2JD. Wire Range (Stranded): 26 до 14 AWG (0.14mm до 2.50mm); Wire Range (Solid): 26 до 14 AWG (0.14mm до 2.50mm); Stripping Length: 0.39" (10mm). Согласуйте характеристики поставляемого аналога перед заказом.
| Единица заказа | шт. |
|---|---|
| Количество в исходной упаковке | 1 · исходная упаковка |
| Wire Range (Stranded) | 26 до 14 AWG (0.14mm до 2.50mm) |
| Wire Range (Solid) | 26 до 14 AWG (0.14mm до 2.50mm) |
| Stripping Length | 0.39" (10mm) |
| Connection Method | Spring-Cage Connection |
| Рабочая температура | -40 °F до +221°F (-40 °C до +105°C) |
| Ambient Temperature | -77 °F до +140°F (-25 °C до +60°C) |
| Relative Humidity | 30% до 90% |
| Connection Standard | IEC 60947-7-1 |
| Ширина | 2.66" (67.5mm) |
| Толщина | 0.17" (4.2mm) |
| Высота | 1.80" (45.8mm) |
| Number of Connections | 4 |
| Rated Cross Section (mm) | 1.5 |
| Цвет | Yellow-Green |
| Материал изоляции | PA (Nylon) |
| Flame Retardant Grade | V0 (UL94) |
| Temperature of Insulation Material | -40 °F до +257°F (-40 °C до +125°C) |
| Wire Feed | Above the terminal |
| Mounting Rail | TH35-7.5 & TH35-15 |
| End Cover | UUJ5-2.5/2-2JD |
| Marker Carrier | UJ55-2 |
| Marker Strip (Blank) | UBFM5(Blank) |
| Marker Strip (Horizontal) | UBFM5(Horizontal) |
| Marker Strip (Vertical) | UBFM5(Vertical) |
| Screwdriver | YB0.6x3.5 |
