Datos técnicos de referencia

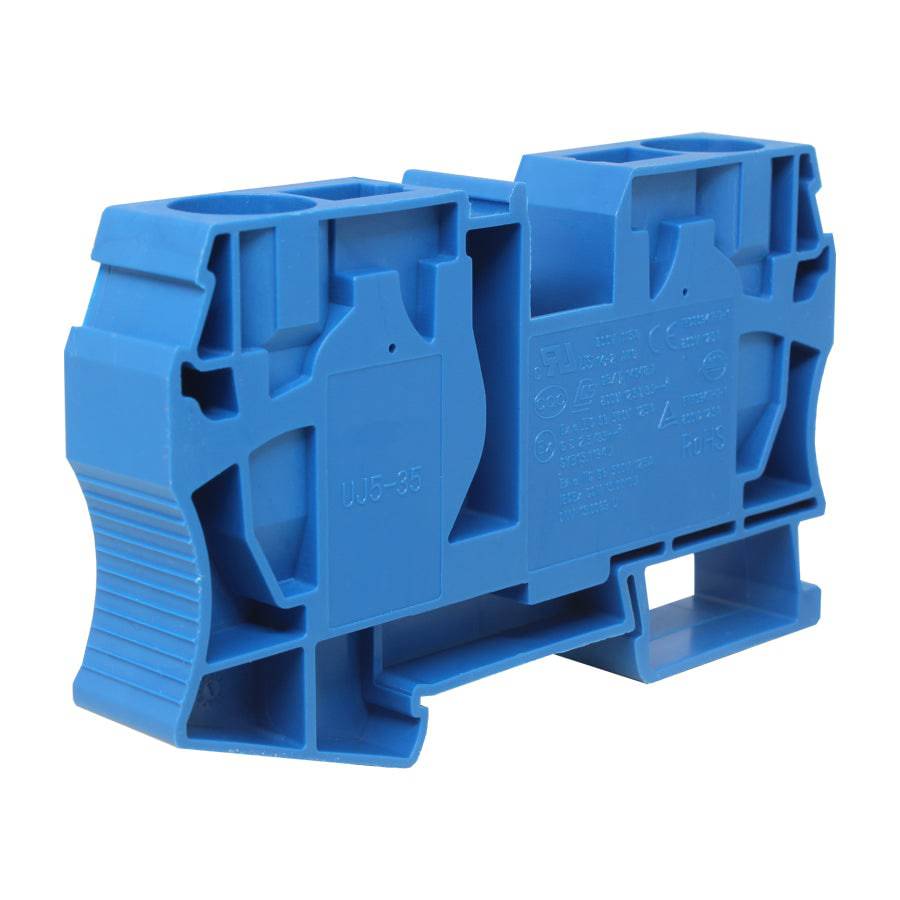

Modelo de referencia para la consulta: UJ5-35(BU). conductor rango (Stranded): 14 a 2 AWG (2.50mm a 35.00mm); conductor rango (Solid): 14 a 2 AWG (2.50mm a 35.00mm); Stripping longitud: 0.98" (25mm). Confirme el producto equivalente y sus especificaciones antes de realizar el pedido.
| Unidad de venta | unidad |
|---|---|
| Cantidad del paquete de referencia | 1 · paquete de referencia |
| conductor rango (Stranded) | 14 a 2 AWG (2.50mm a 35.00mm) |
| conductor rango (Solid) | 14 a 2 AWG (2.50mm a 35.00mm) |
| Stripping longitud | 0.98" (25mm) |
| Connection Method | Spring-Cage Connection |
| Temperatura de servicio | -40 °F a +221°F (-40 °C a +105°C) |
| Ambient temperatura | -77 °F a +140°F (-25 °C a +60°C) |
| Relative Humidity | 30% a 90% |
| Connection norma | IEC 60947-7-1 |
| Anchura | 3.94" (100.0mm) |
| Espesor | 0.64" (16.2mm) |
| Altura | 2.31" (58.6mm) |
| número de Connections | 2 |
| Rated sección transversal (mm) | 35 |
| Color | Azul |
| Material del aislamiento | PA (Nylon) |
| Grado de retardancia de llama | V0 (UL94) |
| Rated tensión (V) | 800v |
| Rated corriente (A) | 125a |
| temperatura of aislamiento material | -40 °F a +257°F (-40 °C a +125°C) |
| conductor Feed | Above the terminal |
| montaje carril | TH35-7.5 & TH35-15 |
| Jumpers (2 posición) | UFBS2-16 |
| Center tira de marcado (sin texto) | UZB10-10(Blank) |
| Center tira de marcado (horizontal) | UZB10-10(Horizontal) |
| Center tira de marcado (vertical) | UZB10-10(Vertical) |
| lateral tira de marcado (sin texto) | UBFM8(Blank) |
| lateral tira de marcado (horizontal) | UBFM8(Horizontal) |
| lateral tira de marcado (vertical) | UBFM8(Vertical) |
| Screwdriver | YB1.0x5.0 |
