Datos técnicos de referencia

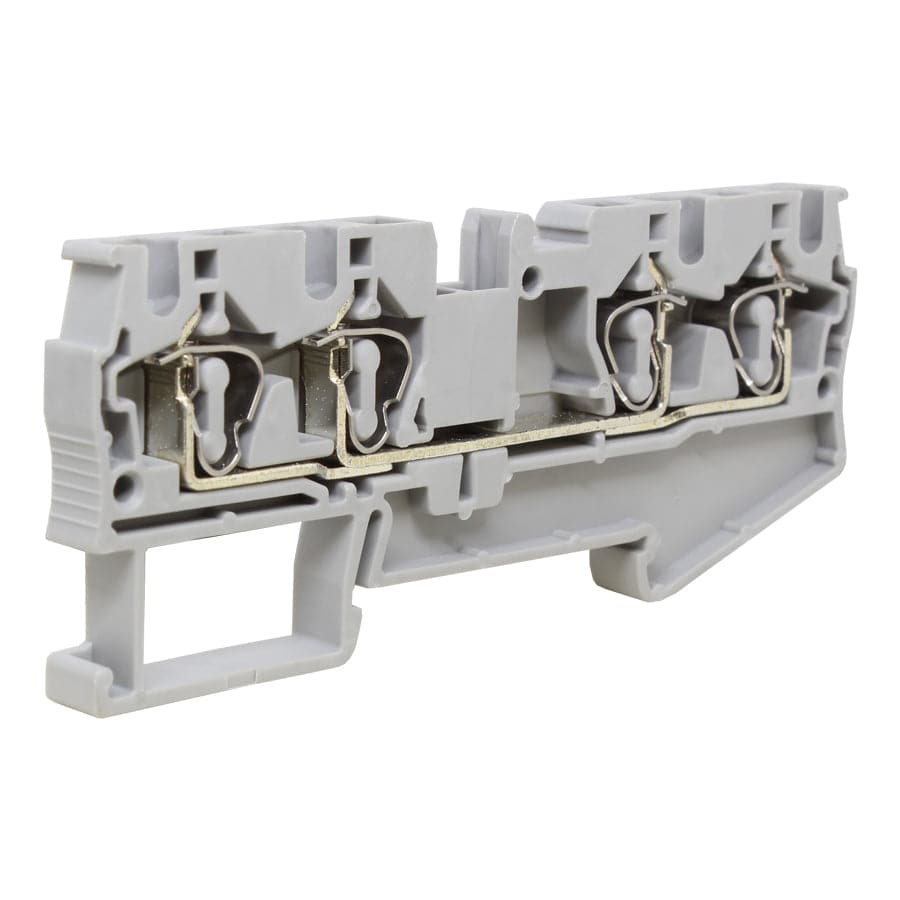

Modelo de referencia para la consulta: UJ5-4/2×2. conductor rango (Stranded): 24 a 12 AWG (0.20mm a 4.00mm); conductor rango (Solid): 24 a 10 AWG (0.20mm a 6.00mm); Stripping longitud: 0.39" (10mm). Confirme el producto equivalente y sus especificaciones antes de realizar el pedido.
| Unidad de venta | unidad |
|---|---|
| Cantidad del paquete de referencia | 1 · paquete de referencia |
| conductor rango (Stranded) | 24 a 12 AWG (0.20mm a 4.00mm) |
| conductor rango (Solid) | 24 a 10 AWG (0.20mm a 6.00mm) |
| Stripping longitud | 0.39" (10mm) |
| Connection Method | Spring-Cage Connection |
| Temperatura de servicio | -40 °F a +221°F (-40 °C a +105°C) |
| Ambient temperatura | -77 °F a +140°F (-25 °C a +60°C) |
| Relative Humidity | 30% a 90% |
| Connection norma | IEC 60947-7-1 |
| Anchura | 2.81" (71.5mm) |
| Espesor | 0.24" (6.2mm) |
| Altura | 1.39" (35.2mm) |
| número de Connections | 4 |
| Rated sección transversal (mm) | 10 |
| Color | Gris |
| Material del aislamiento | PA (Nylon) |
| Grado de retardancia de llama | V0 (UL94) |
| Rated tensión (V) | 800v |
| Rated corriente (A) | 40a |
| temperatura of aislamiento material | -40 °F a +257°F (-40 °C a +125°C) |
| conductor Feed | Above the terminal |
| montaje carril | TH35-7.5 & TH35-15 |
| End Cover | UJ5-4/2×2G |
| Partition Plate | UJ5-1.5-4/2×2FG |
| Spacer Plate | UJ5-4LG/RG |
| Jumper (2 posición) | UFBS2-6 |
| Jumper (3 posición) | UFBS3-6 |
| Jumper (4 posición) | UFBS4-6 |
| Jumper (5 posición) | UFBS5-6 |
| Jumper (10 posición) | UFBS10-6 |
| Center tira de marcado (sin texto) | UZB6-10(Blank) |
| Center tira de marcado (horizontal) | UZB6-10(Horizontal) |
| Center tira de marcado (vertical) | UZB6-10(Verrical) |
| lateral tira de marcado (sin texto) | UBFM6(Blank) |
| lateral tira de marcado (horizontal) | UBFM6(Horizontal) |
| lateral tira de marcado (Verical) | UBFM6(Vertical) |
| Screwdriver | YB0.6X3.5 |
Drawings and product details
