Datos técnicos de referencia

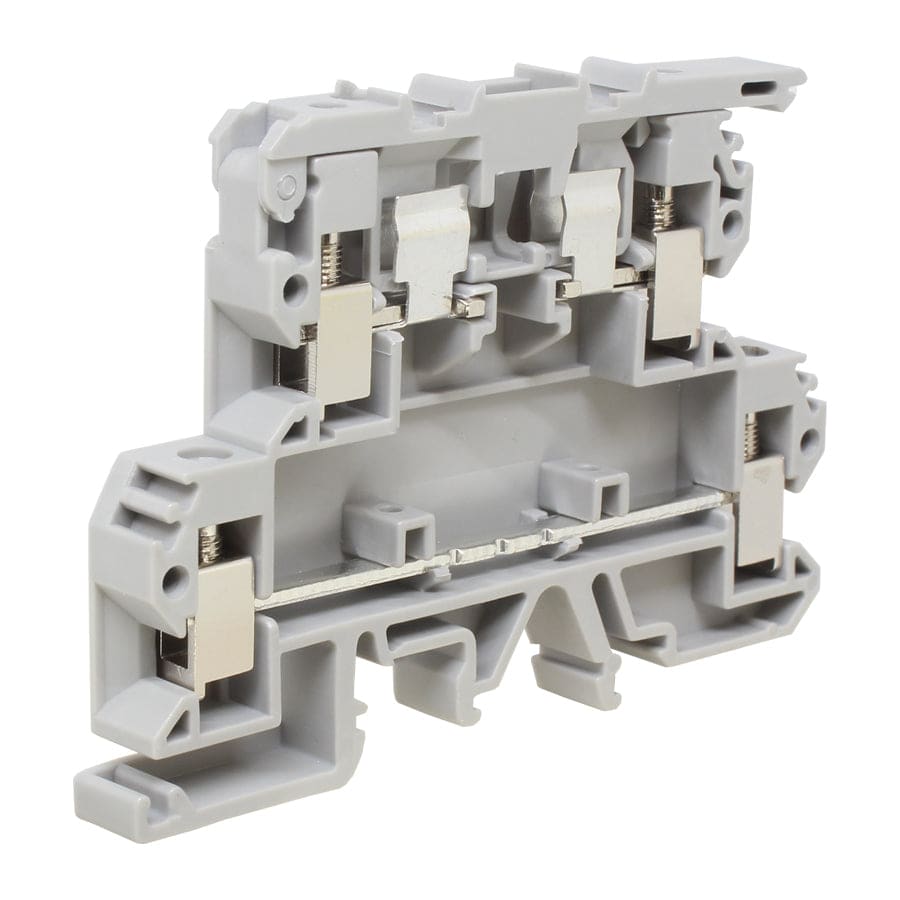

Modelo de referencia para la consulta: UKJ-4/2-2RD. conductor rango (Stranded): 22 a 12 AWG (0.50mm2 a 4.00mm2); conductor rango (Solid): 22 a 12 AWG (0.50mm2 a 4.00mm2); Stripping longitud: 0.31" (8mm). Confirme el producto equivalente y sus especificaciones antes de realizar el pedido.
| Unidad de venta | unidad |
|---|---|
| Cantidad del paquete de referencia | 1 · paquete de referencia |
| conductor rango (Stranded) | 22 a 12 AWG (0.50mm2 a 4.00mm2) |
| conductor rango (Solid) | 22 a 12 AWG (0.50mm2 a 4.00mm2) |
| Stripping longitud | 0.31" (8mm) |
| tornillo rosca | M3 |
| Tightening Torque | 0.6 a 0.8 |
| Connection Method | Screw Connection |
| Temperatura de servicio | -40 °F a +221°F (-40 °C a +105°C) |
| Ambient temperatura | -77 °F a +140°F (-25 °C a +60°C) |
| Relative Humidity | 30% a 90% |
| Connection norma | IEC 60947-7-1 |
| Anchura | 2.89" (73.5mm) |
| Espesor | 0.31" (8.0mm) |
| Altura | 2.17" (55.0mm) |
| número de Connections | 6 |
| Rated sección transversal (mm) | 4 |
| Color | Gris |
| Material del aislamiento | PA (Nylon) |
| Grado de retardancia de llama | V0 (UL94) |
| Rated tensión (V) | 660v |
| Rated corriente (A) | 6.3a |
| temperatura of aislamiento material | -40°F a +257°F (-40°C a +125°C) |
| conductor Feed | Both sides of terminal |
| Carril de montaje tipo sombrero | TH15-5.5 & TH35-7.5 & TH35-15 |
| Carril de montaje tipo G | G32-15 & G32-18 |
| End Cover | UKJ-4/2-2RDG |
| bloque portafusibles con LED 15-30v | UKJ-4/2-2RDX24 |
| bloque portafusibles con LED 30-60v | UKJ-4/2-2RDX60 |
| bloque portafusibles con LED 110-250v | UKJ-4/2-2RDX250 |
| Insertion Bridge (2 posición) | UEB2-8T |
| Insertion Bridge (3 posición) | UEB3-8T |
| Insertion Bridge (10 posición) | UEB10-8T |
| tira de marcado (sin texto) | UZB6-10(Blank) |
| tira de marcado (horizontal) | UZB6-10(Horizontal) |
| tira de marcado (vertical) | UZB6-10(Vertical) |
| Screwdriver | YB06x3.5 |
