Datos técnicos de referencia

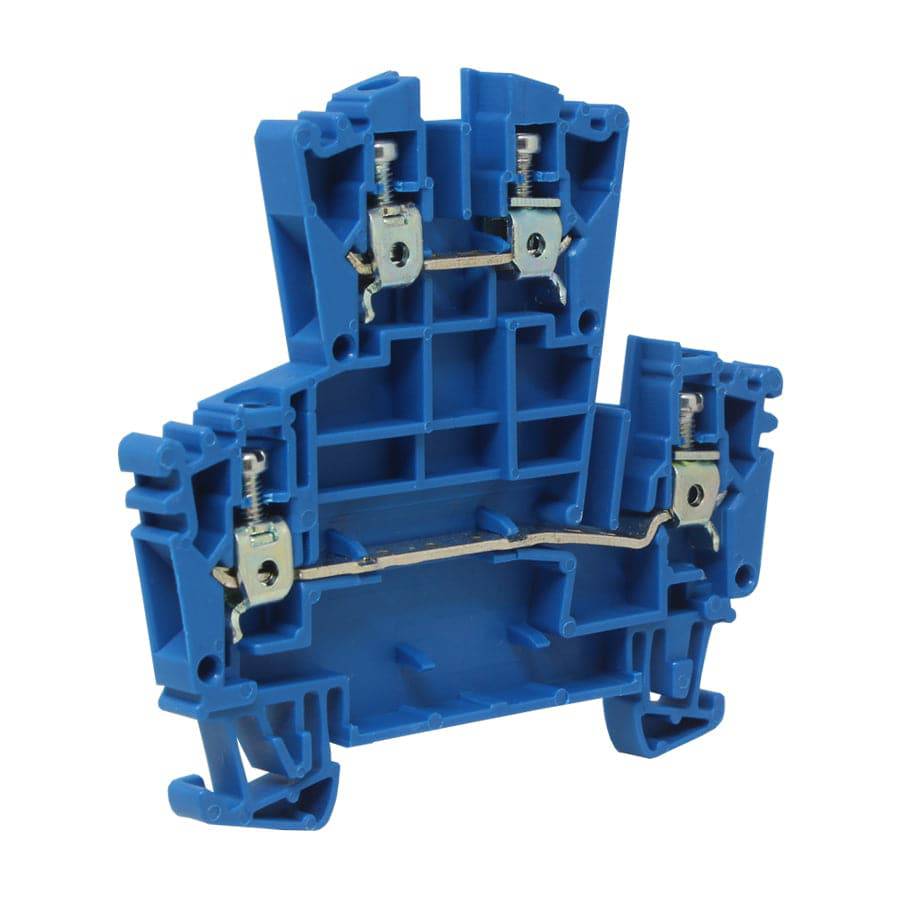

Modelo de referencia para la consulta: UKJ-W2.5/2-2(BU). conductor rango (Stranded): 22 a 14 AWG (0.50mm2 a 2.50mm2); conductor rango (Solid): 22 a 12 AWG (0.50mm2 a 4.00mm2); Stripping longitud: 0.51" (10mm). Confirme el producto equivalente y sus especificaciones antes de realizar el pedido.
| Unidad de venta | unidad |
|---|---|
| Cantidad del paquete de referencia | 1 · paquete de referencia |
| conductor rango (Stranded) | 22 a 14 AWG (0.50mm2 a 2.50mm2) |
| conductor rango (Solid) | 22 a 12 AWG (0.50mm2 a 4.00mm2) |
| Stripping longitud | 0.51" (10mm) |
| tornillo rosca | M2.5 |
| Tightening Torque | 0.4 a 0.6 |
| Connection Method | Screw Connection |
| Temperatura de servicio | -40 °F a +221°F (-40 °C a +105°C) |
| Ambient temperatura | -77 °F a +140°F (-25 °C a +60°C) |
| Relative Humidity | 30% a 90% |
| Connection norma | IEC 60947-7-1 |
| Anchura | 2.73" (69.4mm) |
| Espesor | 0.20" (5.2mm) |
| Altura | 2.45" (62.3mm) |
| número de Connections | 4 |
| Rated sección transversal (mm) | 4 |
| Color | Azul |
| Material del aislamiento | PA (Nylon) |
| Grado de retardancia de llama | V0 (UL94) |
| Rated tensión (V) | 400v |
| Rated corriente (A) | 24a |
| temperatura of aislamiento material | -40°F a +257°F (-40°C a +125°C) |
| conductor Feed | Both sides of terminal |
| Carril de montaje tipo sombrero | TH35-7.5 & TH35-15 |
| End Cover | UKJ-W2.5/2-2(BU) |
| puente fijo (10 posición) | UFBL10-5 |
| Jumpers (2 posición) | UFBS2-5 |
| Jumpers (3 posición) | UFBS3-5 |
| Jumpers (4 posición) | UFBS4-5 |
| Jumpers (5 posición) | UFBS5-5 |
| Jumpers (10 posición) | UFBS10-5 |
| estrecho tira de marcado (sin texto) | KB5/6 (Blank) |
| estrecho tira de marcado (horizontal) | KB5/6(Horizontal) |
| estrecho tira de marcado (vertical) | KB5/6(Vertical) |
| Screwdriver | YB0.6x3.5 |
