Datos técnicos de referencia

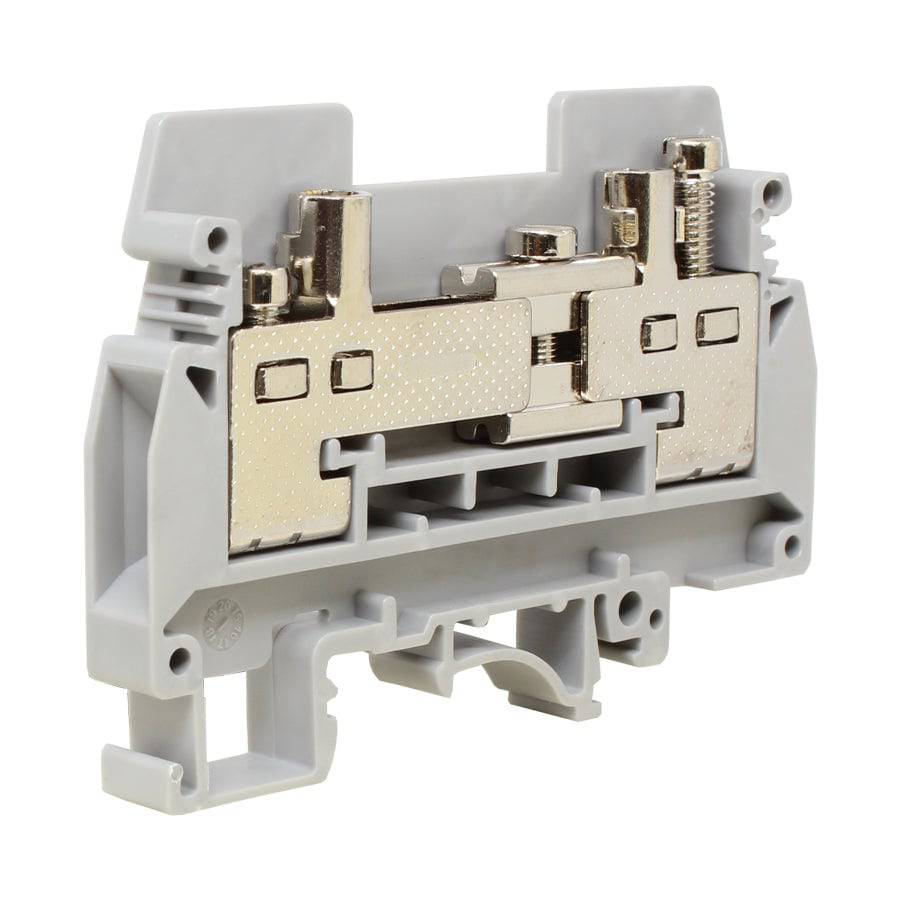

Modelo de referencia para la consulta: UKJ-6S. conductor rango (Stranded): 22 a 10 AWG (0.50mm2 a 6.00mm2); conductor rango (Solid): 22 a 8 AWG (0.50mm2 a 10.00mm2); Stripping longitud: 0.39" (13mm). Confirme el producto equivalente y sus especificaciones antes de realizar el pedido.
| Unidad de venta | unidad |
|---|---|
| Cantidad del paquete de referencia | 1 · paquete de referencia |
| conductor rango (Stranded) | 22 a 10 AWG (0.50mm2 a 6.00mm2) |
| conductor rango (Solid) | 22 a 8 AWG (0.50mm2 a 10.00mm2) |
| Stripping longitud | 0.39" (13mm) |
| tornillo rosca | M4 |
| Tightening Torque | 1.5 a 1.8 |
| Connection Method | Screw Connection, Feed Through |
| Temperatura de servicio | -40 °F a +221°F (-40 °C a +105°C) |
| Ambient temperatura | -77 °F a +140°F (-25 °C a +60°C) |
| Relative Humidity | 30% a 90% |
| Connection norma | IEC 60947-7-1 |
| Anchura | 2.87" (72.8mm) |
| Espesor | 0.32" (8.2mm) |
| Altura | 2.01" (51mm) |
| número de Connections | 2 |
| Rated sección transversal (mm) | 10 |
| Color | Gris |
| Material del aislamiento | PA (Nylon) |
| Grado de retardancia de llama | V0 (UL94) |
| Rated tensión (V) | 660v |
| Rated corriente (A) | 57a |
| temperatura of aislamiento material | -40°F a +257°F (-40°C a +125°C) |
| conductor Feed | Both sides of terminal |
| Carril de montaje tipo sombrero | TH35-7.5 & TH35-15 |
| Carril de montaje tipo G | G32-15 & G32-18 |
| End Cover | UKJ-6SG |
| clavija de prueba | PS-4 |
| puente de cortocircuito | KSS-8 |
| puente de conmutación | UFB2-RTK/S |
| puente fijo | UFBI10-RTK/S |
| Insertion Bridge (2 posición) | UEB2-8 |
| Insertion Bridge (3 posición) | UEB3-8 |
| Insertion Bridge (10 posición) | UEB10-8 |
| tira de marcado (sin texto) | UZB8-10(Blank) |
| tira de marcado (horizontal) | UZB8-10(Horizontal) |
| tira de marcado (vertical) | UZB8-10(Vertical) |
| Screwdriver | YB 1.0x4.0 |
