Datos técnicos de referencia

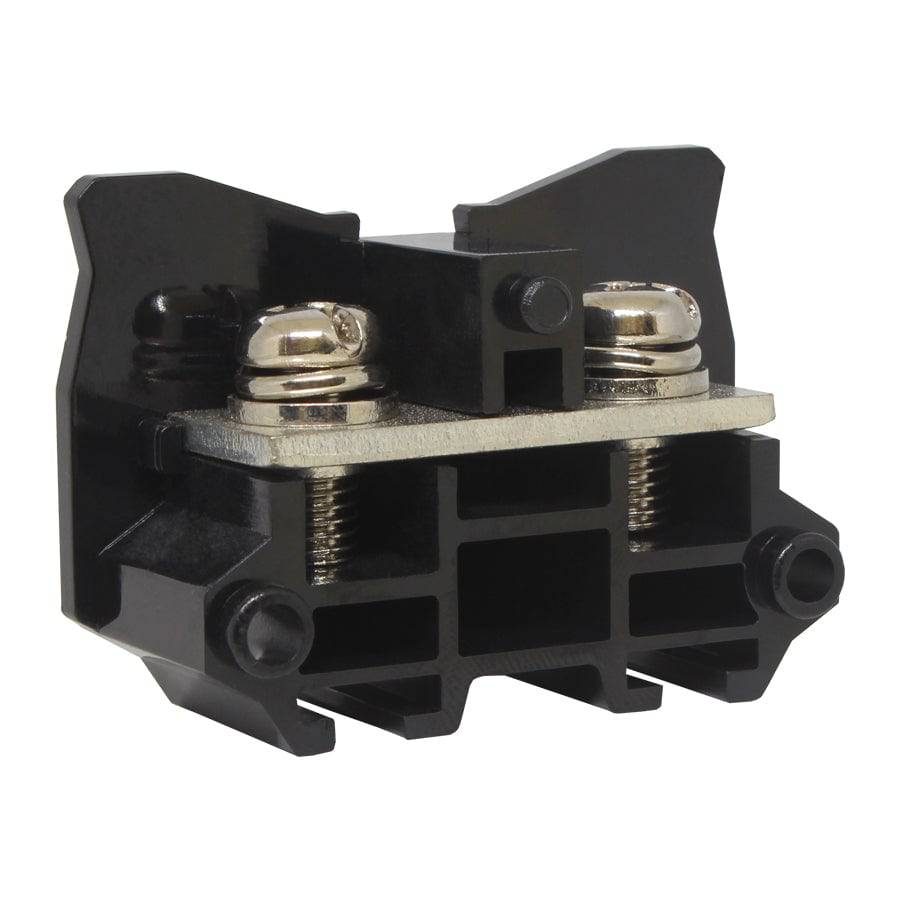

Modelo de referencia para la consulta: UTD-63. conductor rango (Stranded): 10 a 4 AWG (5.50mm a 22.00mm); conductor rango (Solid): 10 a 4 AWG (5.50mm a 22.00mm); tornillo rosca: M6x14. Confirme el producto equivalente y sus especificaciones antes de realizar el pedido.
| Unidad de venta | unidad |
|---|---|
| Cantidad del paquete de referencia | 1 · paquete de referencia |
| conductor rango (Stranded) | 10 a 4 AWG (5.50mm a 22.00mm) |
| conductor rango (Solid) | 10 a 4 AWG (5.50mm a 22.00mm) |
| tornillo rosca | M6x14 |
| Tightening Torque | 4.0-5.0 |
| Connection Method | Screw Connection |
| Temperatura de servicio | -40 °F a +221°F (-40 °C a +105°C) |
| Ambient temperatura | -77 °F a +140°F (-25 °C a +60°C) |
| Relative Humidity | 30% a 90% |
| Connection norma | IEC 60947-7-1 |
| Anchura | 2.13" (54.0mm) |
| Espesor | 0.77" (19.5mm) |
| Altura | 1.50" (38.0mm) |
| número de Connections | 2 |
| Rated sección transversal (mm) | 22 |
| Color | Negro |
| Material del aislamiento | PA (Nylon) |
| Grado de retardancia de llama | V0 (UL94) |
| Rated tensión (V) | 660v |
| Rated corriente (A) | 90a |
| temperatura of aislamiento material | -40 °F a +257°F (-40 °C a +125°C) |
| conductor Feed | Terminal side |

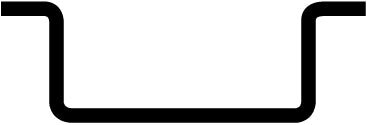

| Carril de montaje tipo sombrero | TH35-7.5 & TH35-15 |
| tira de marcado | UTD-ZB |
| Covering Hood | UTD-63F |
Drawings and product details
